浅谈DFM软件输出PCB电路板的DFM评审报告

作者:和兆丰实业 发表时间:2021-07-13 17:44

如果把望友的DFM软件比作机房里的高端服务器,那么华秋DFM则更像是普通的个人电脑,虽然比不上望友的超强“性能”,但华秋DFM的优势在于他将DFM的软件普及到了个人用户,广大PCB工程师、电子爱好者、甚至大学学生,让很多人可以很早的就接触到DFM软件工具,给自己工作效率与质量带来提升。

作为一款免费软件,功能可满足工程师们的大部分需求,满足初级入门,且一直在不断的免费升级,增加新功能。


前段时间得知软件增加了“PCB评审报告输出”功能与“打分”的重磅功能,喜出望外,赶紧体验一下。

浅谈DFM软件输出PCB电路板的DFM评审报告

打开软件,直接拖入PCB文件

浅谈DFM软件输出PCB电路板的DFM评审报告

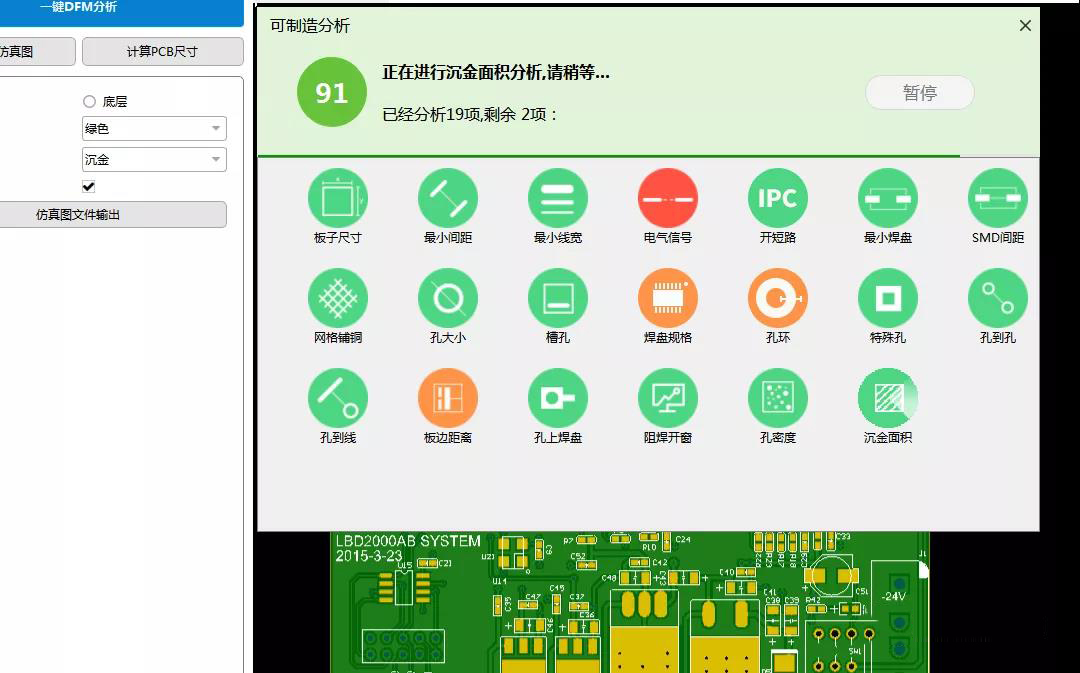

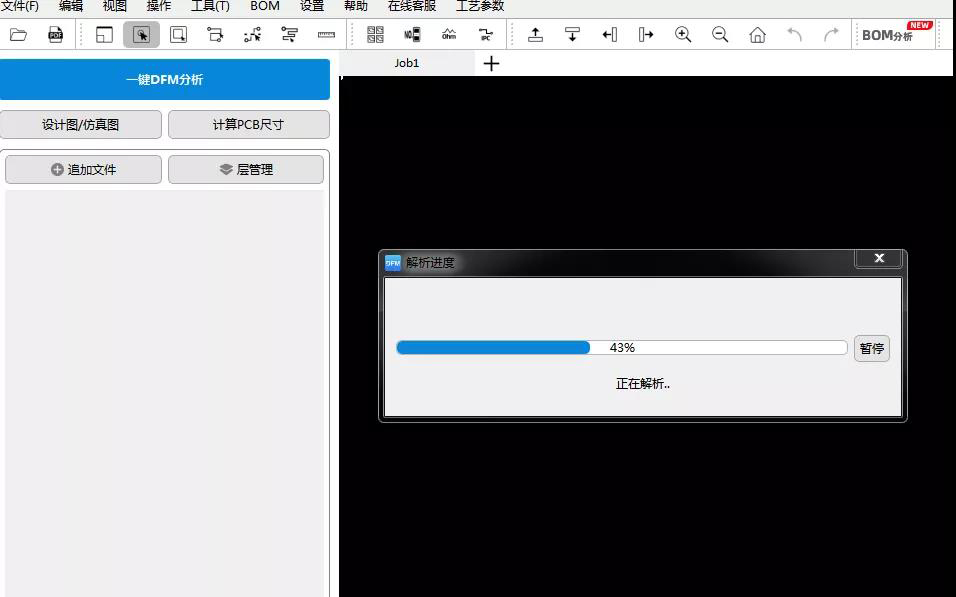

解析完成,可切换到仿真图显示。点击“一键”DFM分析"进行分析。

浅谈DFM软件输出PCB电路板的DFM评审报告

分析中。。。。。。。。。

浅谈DFM软件输出PCB电路板的DFM评审报告

完成分析,得出结论:PCB设计文件综合评分:89分。

并列出了所有报告项目评审内容,而右侧也通过红色、黄色直观列出了相关检查项目的问题。

浅谈DFM软件输出PCB电路板的DFM评审报告

关于这个打分功能的小彩蛋,我想多夸华秋产品经理,这个功能有点像KTV唱歌打分功能,虽然不一定非常客观,但是可以作为一套参考标准。对于个人来说可能并不一定有多大重要性,但是在一个组织、团队里,这个打分功能相对来说就有点重要了,它是可以起到一个非常有用的帮助。

DFM部门面对公司所有的项目组的PCB产品时,如何来评价他们的PCB可产性设计能力,没有数据化的评价,就无法准确告诉设计工程师的设计水平,作报告时也无法客观的描述设计水平,无法监督、无法激励。我们的目的是想让工程师可以在DFM软件的检查下不仅发现当前问题,也可以通过每次的检查提升设计能力。检查不是我们的最后目的,当大家设计能力都提升了,大家工作也都轻松了。甚至还能搞一些设计比赛,激发大家的学习提升兴趣。

当有了这个PCB设计综合打分的数据化呈现时,一切问题都能解决了。它可以很好、很有力的的反馈,提醒PCB工程师的设计能力、学习能力、设计态度,以便及时纠正。

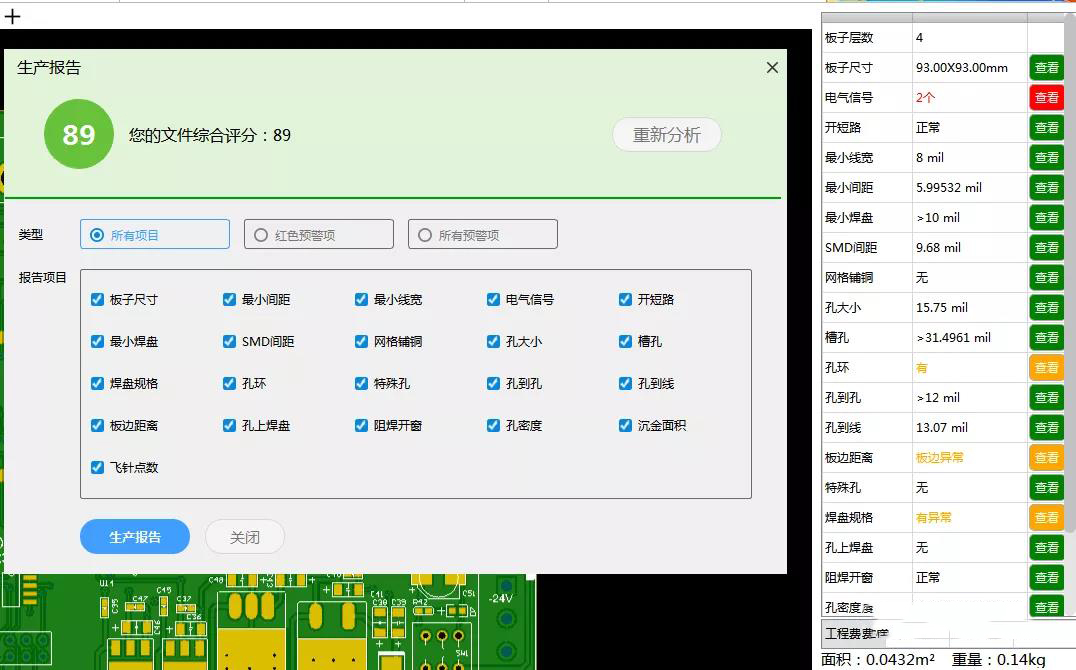

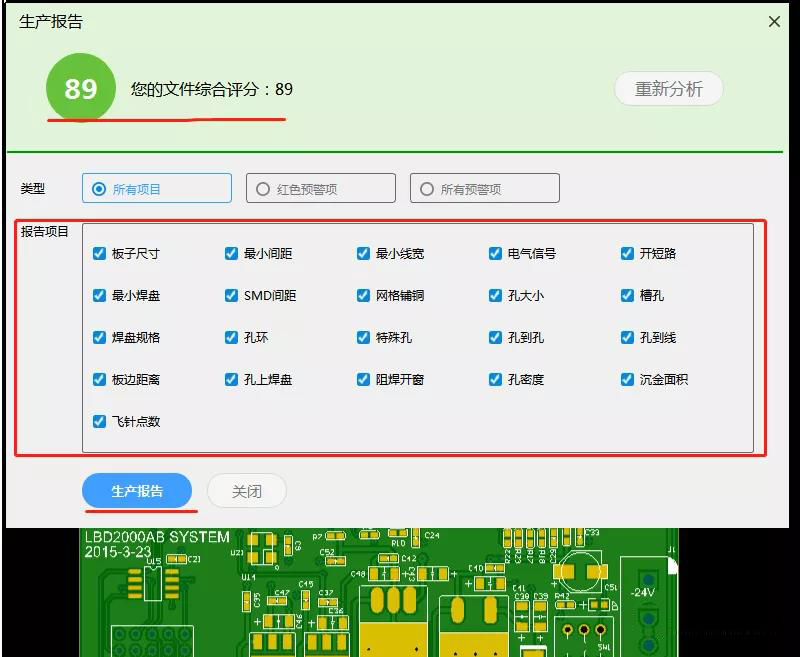

接下来就是看下它的输出报告能力了,点击“生产报告”
浅谈DFM软件输出PCB电路板的DFM评审报告

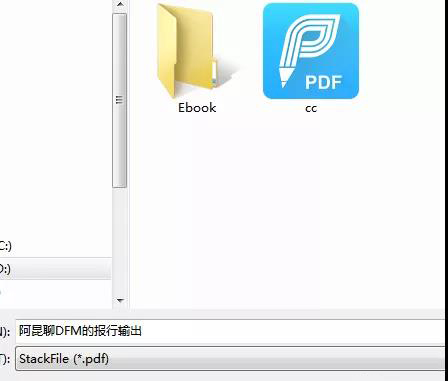

弹出对话框,输入报告的名字,输出是一份PDF格式报告,点击“保存”。

浅谈DFM软件输出PCB电路板的DFM评审报告

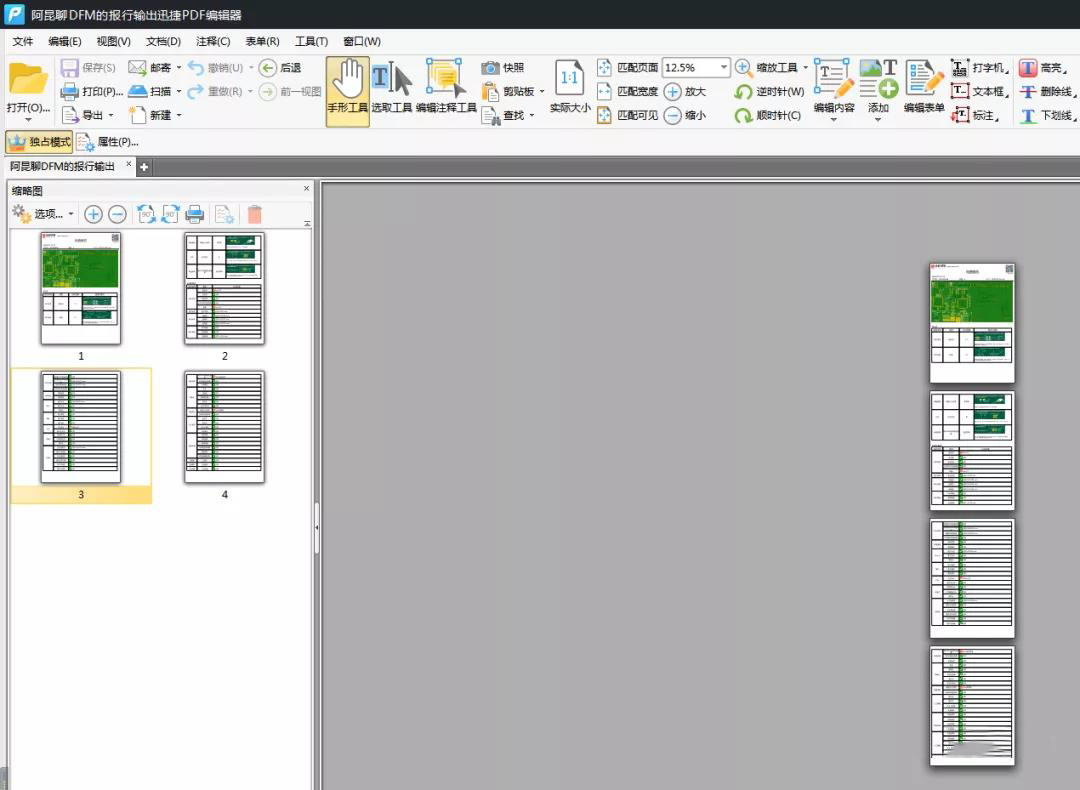

输出了一份四页报告,我们一一看下:

浅谈DFM软件输出PCB电路板的DFM评审报告

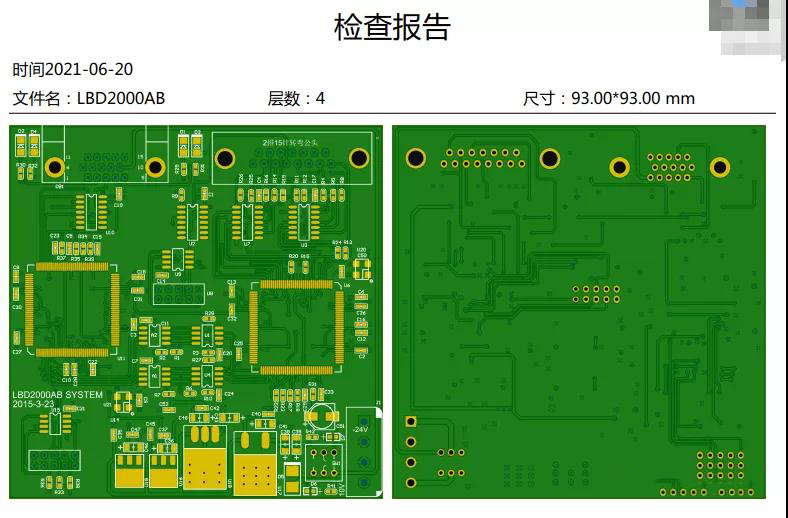

一开始展示的是PCB的基础信息,如文件名,层数,尺寸,仿真图的顶层底层。

浅谈DFM软件输出PCB电路板的DFM评审报告浅谈DFM软件输出PCB电路板的DFM评审报告

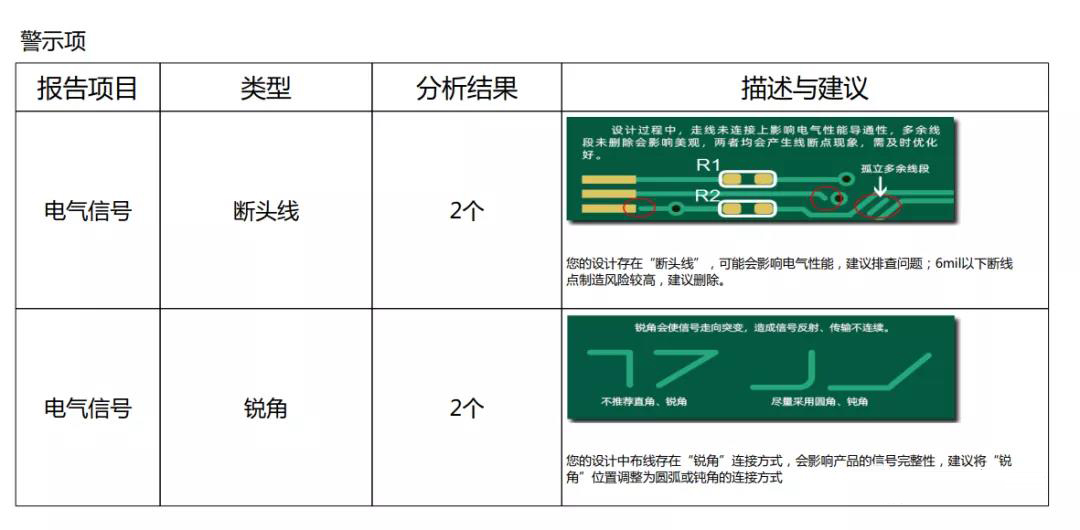

以上是警示项目,具体内容可以在软件中进行具体查看。在报告中并没有一一的展示。好处是让整个报告简洁。

浅谈DFM软件输出PCB电路板的DFM评审报告浅谈DFM软件输出PCB电路板的DFM评审报告浅谈DFM软件输出PCB电路板的DFM评审报告

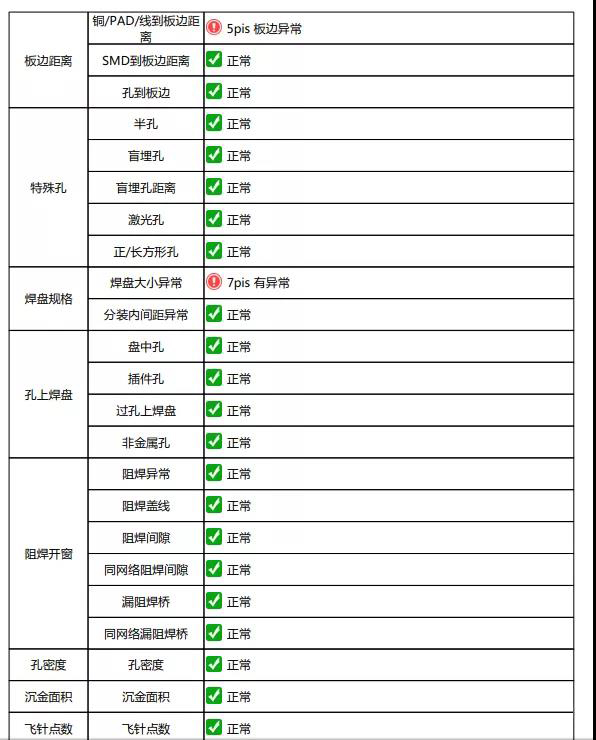

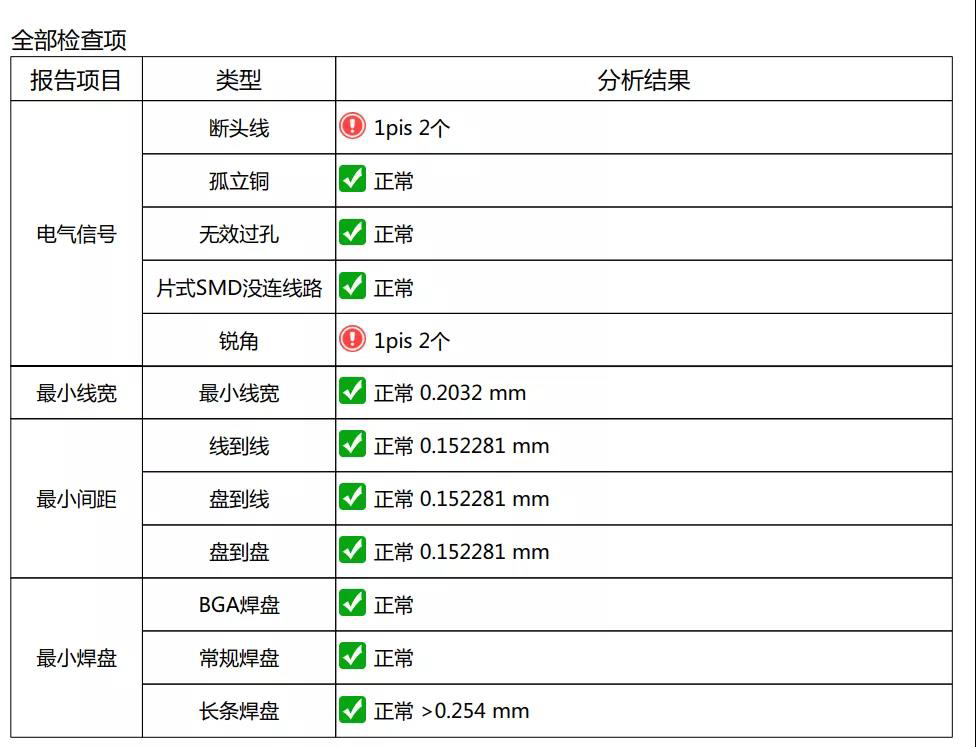

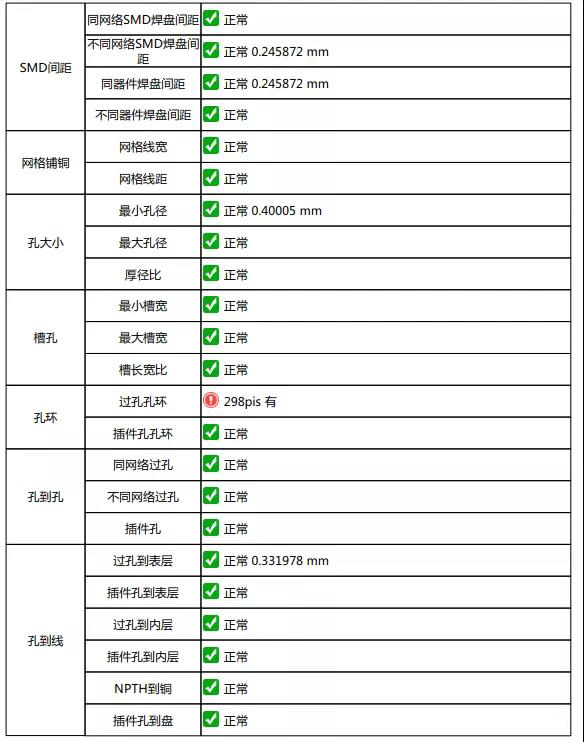

以上就是检查项,没问题的打绿色的勾,有问题则红色标识,一目了然。

和望友的报告比起来,它并没有详细到把所有细节问题直接列出来,而是把问题类别进行了汇总输出,报告嘛,毕竟简洁为主。当然这不能说是缺点或优点,各有各的好,在后续设计中,如果可以以“详细诊断书“和”简介诊断书“两种方案进行选择输出则更好。希望后期增加此功能。目前软件能达到此输出功能,对普通的用户来说已经达到基本要求了,后续要做的就是继续优化增加功能。

大家对DFM软件输出报告有什么想法的,也可以留言讨论。
